武汉消防备案需要设计那些图纸？

武汉消防备案需要设计那些图纸？装修工程消防施工图纸清单。

　　1．施工图消防报建（建筑/装修图）

　　（1）消防设计说明专篇；

　　（2）设计说明、图例（含设计依据、工程概述、装修材料及其燃烧性能汇总表等）；

　　（3）消防总平面图（含室外消防车道、扑救场地、消防控制室等）；

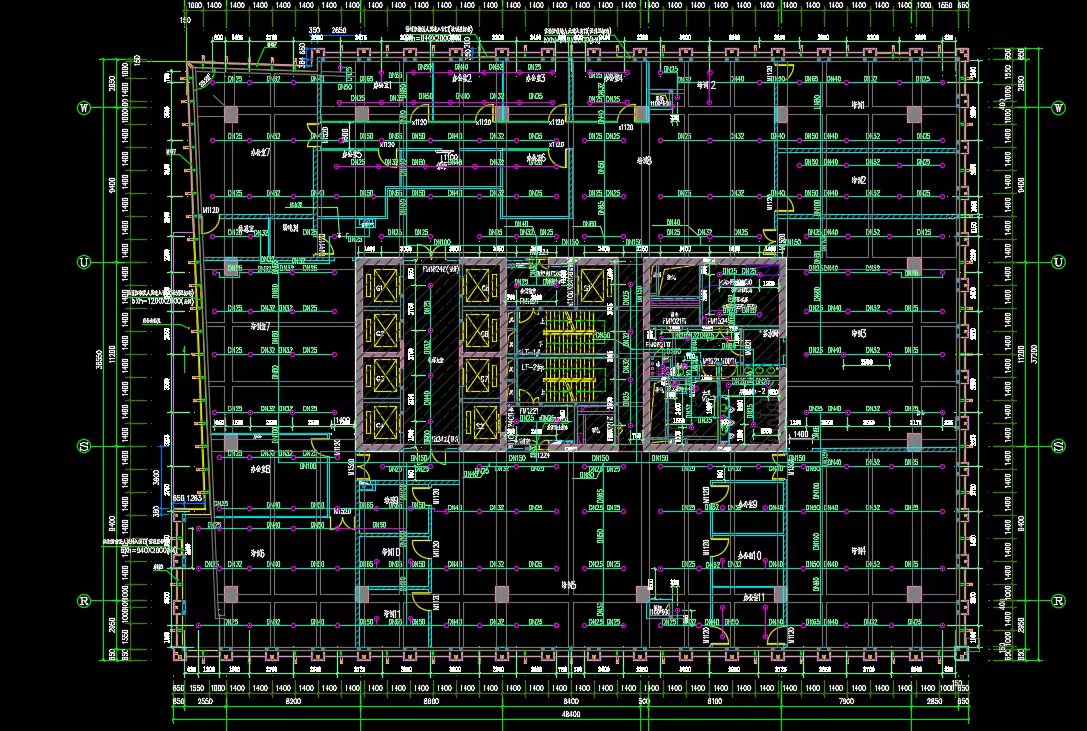

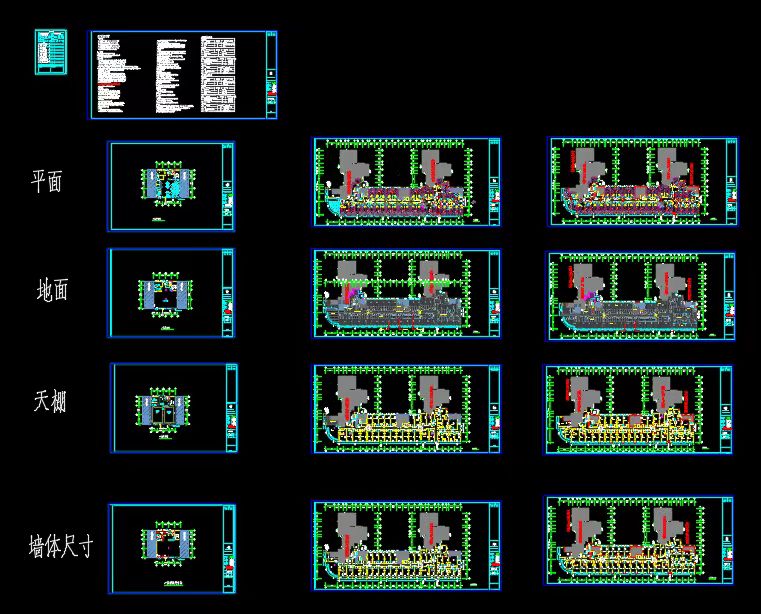

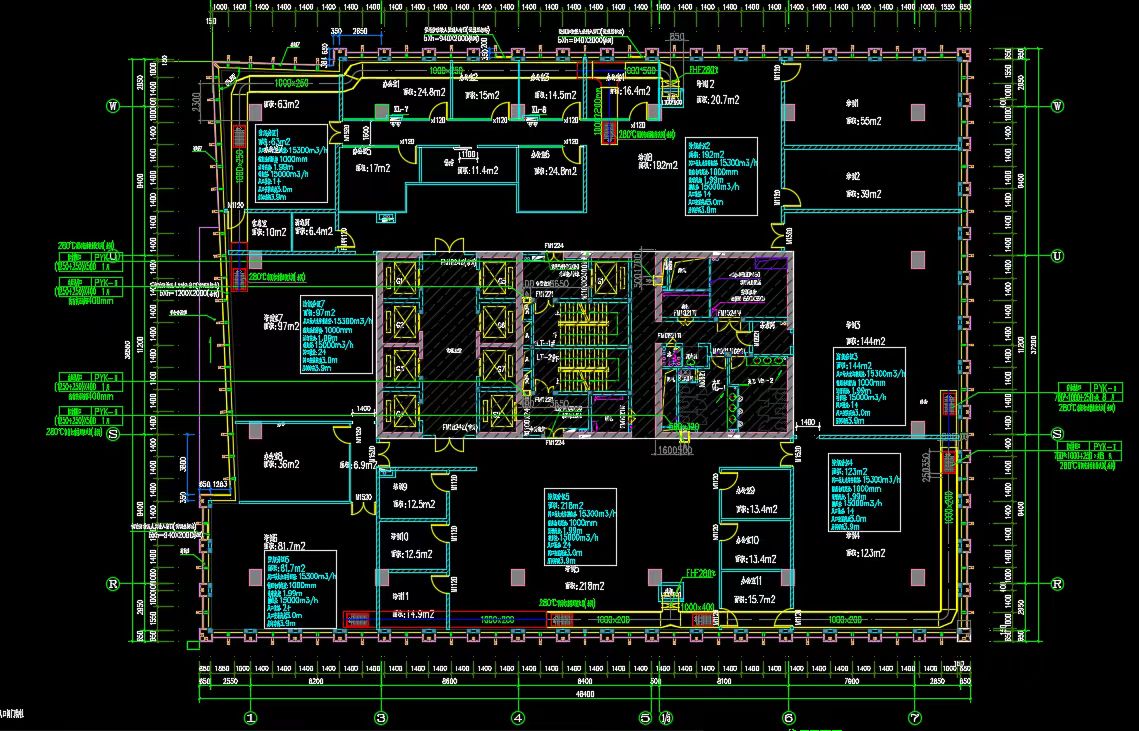

　　（4）报审范围内的装修各层平面图（含防火分区、疏散宽度计算依据、疏散距离、消防电梯等）；

　　（5）报审范围内的装修地面图；

　　（6）报审范围内的装修天花图（标注材料、高度等）；

　　（7）报审范围内的装修剖面图、立面图（标注材质及燃烧性能等级等）；

　　（8）其他。

　　2．施工图消防报建（通风空调）。

　　（1）空调通风及防排烟设计说明、图例；

　　（2）防烟分区示意图；

　　（3）防排烟系统图；

　　（4）各层防排烟平面图；

　　（5）其他。

　　3．施工图消防报建（给排水）。

　　（1）设计说明、图例；

   　（2）消防给水平面图；

　　（3）消火栓图；

　　（4）喷淋平面图；

　　（5）自动灭火系统和灭火器平面布置图；

　　（6）其他。

　　4．施工图消防报建（电气）。

　　（1）设计说明、图例；

　　（2）应急照明平面图；

　　（3）消防设备配电系统图和平面图；

　　（4）其他。

　　5．火灾自动报警系统施工图。

　　（1）设计说明、图例；

　　（2）火灾自动报警平面图；

　　（3）其他。

　　6.其他图纸。

　　7.图纸的真实性承诺书（建设、设计、施工图审查三家单位盖章确认）。

　　（如申请民用建筑装修工程消防变更，除提供民用建筑装修工程消防设计图纸清单外，需提供以下资料：变更范围、内容的对比图及说明；若有防火加强措施需说明）
